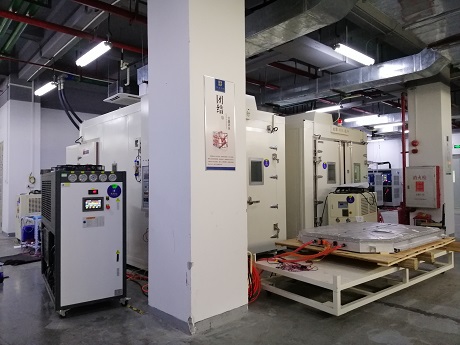

新能源汽車動力電池包高低溫測試機功能詳細描述
奧蘭特機械致力于冷熱溫度控制設備的研發和生產，標準產品模溫機、油溫機、冷熱一體模溫機、冷水機，新能源汽車行業應用的電池包高低溫測試機、動力系統深度冷熱沖擊系統是奧蘭特經過研發部長設計研發測試，一款新型的溫度控制設備，目前使用穩定，技術成熟。
控溫范圍：-60℃至120℃。
應用在新能源汽車電池包冷熱沖擊測試、電機冷熱沖擊測試。
電池包冷熱沖擊試驗機系統組成：
壓縮機、冷凝器、蒸發器、節流裝置、干燥過濾器、壓力控制器、低壓表、高壓表、制冷劑、斷路器、可控硅、變頻器、漏電開關、溫控器、接觸器、熱繼電器、機架、冷媒管路系統、介質管路系統、Y型過濾器、泵浦、溶液箱、流量計、壓力傳感器、PLC控制系統。
奧蘭特電池包冷熱沖擊試驗機功能：
一、數據保存。
1、設備具有日期時間顯示，設備總的運行時間、程序段運行時間顯示。
2、出口溫度、出口壓力、出口流量、入口溫度。
3、數據U盤保存數據30天（數據EXCEL系統默認格式）
二、安全性：具有安全保護功能，保證在無人看守情況下都可以使用。
三、液體循環輸出 設備有I/O控制流量開關，可自動控出液循環及內置循環。
四、回液功能 ：每次客戶更換電池包時候，自動把里面液體全部吹回到設備里。
五、排液口： 設備自帶排液口方便維修及保養。
六、通訊接口： 標配RS-485接口，預留CAN2.0通訊接口隨意通過上位機設置溫度值、流量值、待機/運行選擇等功能。(通信由客戶自己連接）
七、分段控溫 ：10段程序配方，每條程序40段。可循環最大200次。自動設置升降溫速度，最大升降溫速率平均要以5℃每分鐘。
八、曲線圖： 在設備操作面板的人機界面處，實時顯示當前所以數據值，并與時間比例形成一個曲線數值實時顯示。
九、放電測試： 通過電池包放電產生熱量回液溫度≤60℃一下這種情況下，出水口流量≤30Lmin冷凍液出口精度控制≤25℃以下
電池包冷熱沖擊試驗機加熱保護功能：
一、缺液保護 ：壓力開關檢測出入口液是否接反或壓力過小缺液、并報警指示
二、泵浦過載： 熱繼電器檢測電壓過高或缺相保護、防止泵浦過載燒壞
三、超溫保護/短路 防止發熱管燒壞、切斷電源停止加熱并報警指示
四、回液溫度顯示 在工作時出入溫度差異過大、可判斷電池包是否堵塞
BY-PASS 洩壓回路 防止出液到（加熱對象）后堵塞、造成壓力過高保護泵浦
五、隔熱處理： 防止溫度傳到電箱里造成電箱元件損壞
六、管路接口保護 采用美國樂鑫厭氧膠、耐溫500 ℃，杜絕接頭漏液
七、壓力開關保護 當系統壓力低于設定時停止加熱、高于設定時就自動泄壓關機
電池包冷熱沖擊試驗機制冷保護功能：
一、過載保護裝置： 熱繼電器檢測電壓過高或缺相保護、泵浦及壓縮機過載燒壞
二、防凍開關： 循環水溫度過低警報并切斷壓縮機
三、電源逆相 ：防止接線時三相380V時相位不對、自動檢測壓縮機反轉
四、缺媒介保護 ：壓力開關檢測出入口壓力過小缺水、停止并報警指示
五、BY-PASS 洩壓回路： 防止冷凍水到模具后堵塞、造成壓力過高保護泵浦
六、短路： 防止接觸器卡死燒壞、切斷電源停止工作并報警指示
七、線圈過熱保護器 ：防止壓縮機負載或異常工作，報警并停止壓縮機工作
八、高壓開關 ：防止蒸發器熱量無法散熱，壓力過高報警并停止壓縮機工作
九、低壓開關： 防止冷媒泄漏及冷媒不夠，報警并停止壓縮機工作
